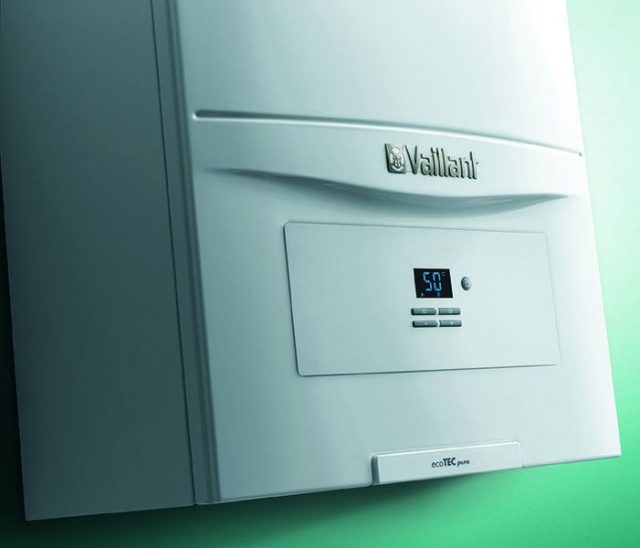

Двуконтурен кондензен газов котел Vaillant ecoTEC PURE VUW 236 / 7-2 – 18,4 kW – Отопление и 24.00 kW – БГВ / Топла вода /

ECOTEC PURE – Новото 7-мо поколение кондензни газови котли от Vaillant.

Mod. Vaillant ecoTEC PURE VUW 236/7-2

Регулиране на мощността в режим на отопление от 6,5 – 18,5 kW

Мощност при производство на топла вода – 24.0 kW

Дебит на топла вода при Δt 30⁰ – 11,5л/мин

– природен газ – 2.6 м3/ч

– пропан – 1.9 кг/ч

Коефициент на ефективност – 108%

Размери: в/ш/д – 720/440/335 мм

Минимална отоплителна мощност при 50/30 C: 7.2 kW

Тегло на уреда: 30.8 кг

Обем на доставката

– Двуконтурен кондензен газов котел Vaillant ecoTEC PURE VUW 236 / 7-2;

– Комплект хоризонтален коаксиален димоотвод ф 60 / 100;

– Сифон за отвеждане на кондензата;

– Първоначален пуск и настойка на уреда – от оторизиран сервизен специалист;

– Обучение на ползвателя – от оторизиран сервизен специалист;

– Комплект документи.



Размери





1. Сифон за кондензатната вода (присъединяване изтичане на кондензатната вода ⌀ 21,5 мм)

2. Присъединяване на постъпателния кръг на отоплението, G3/4

3. Присъединяване изпускателен тръбопровод предпазен клапан ⌀ 15 мм

4. Присъединяване за топла вода, G3/4

5. Връзка за газ, G1/2

6. Кран за пълнене

7. Присъединяване за студена вода, G3/4

8. Присъединяване на обратния кръг на отоплението, G3/4

9. Кран за източване

10. Отвор за подаване на въздух и отвеждане на изгорелите газове

11. Държач на уреда

12. Присъединяване сифон за кондензатната вода R1

13. Присъединяване подаване на въздух и отвеждане на изгорелите газове









Минимални отстояния



A – 165 mm: подаване на въздуха и отвеждане на изгорелите газове ⌀ 60/100 mm
A – 275 mm: подаване на въздуха и отвеждане на изгорелите газове ⌀ 80/125 mm
A – 300 mm: подаване на въздуха и отвеждане на изгорелите газове ⌀ 80/80 mm
B – минимално 180 mm; оптимално 250 mm
C – минимално 5 mm; оптимално 50 mm
D – 500 мм за достъп за обслужване и поддръжка.
